Makine Seçimi: Vidalı Gemi Boşaltıcı için Gerekli Gücün Tahmin Edilmesi

Doğruyu seçmek Vidalı Gemi Boşaltıcı Liman operasyonunuz için verimliliği, operasyonel maliyetleri ve uzun vadeli güvenilirliği doğrudan etkileyen kritik bir karardır. Bu seçim sürecinin merkezinde güç gereksinimlerinin doğru tahmin edilmesi yatmaktadır. Küçük boyutlu bir motor, sık sık durmaya, bakımın artmasına ve hedef boşaltma oranlarına ulaşılamamasına yol açarken, büyük boyutlu bir motor, gereksiz sermaye harcamalarına ve daha yüksek enerji tüketimine neden olur. Bu kılavuz, bir cihaz için gereken gücün tahmin edilmesine yönelik kapsamlı, adım adım bir yaklaşım sağlar. Vidalı Gemi Boşaltıcı tanımlayan temel faktörleri ve hesaplamaları derinlemesine inceleyerek vidalı konveyör güç hesabı bu karmaşık makineler için. Uygun bir toplu boşaltıcı için güç tahmini Optimum performansın ve yatırım getirisinin sağlanmasında temel öneme sahiptir.

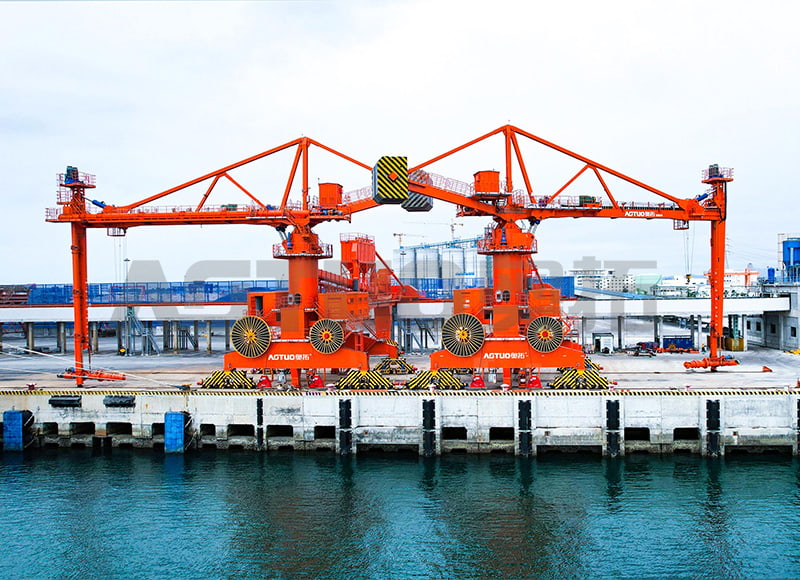

1000-70000 DWT 200-1500t/h Raylı Mobil Vidalı Gemi Boşaltıcı

Güç Talebinin Temel Bileşenlerini Anlamak

Bir aracı sürmek için gereken toplam güç Vidalı Gemi Boşaltıcı tek bir değer değil, birkaç farklı bileşenin toplamıdır. Bu bileşenlerin her biri, malzemenin gemi ambarından kıyıdaki alım sistemine taşınması için motorun üstesinden gelmesi gereken bir kuvveti temsil eder. Bu unsurları anlamak, doğru bir adımın ilk adımıdır. boşaltıcı motor boyutlandırma kılavuzu .

• Malzeme Taşıma Gücü (P _H ): Bu, dökme malzemeyi vidalı konveyörün uzunluğu ve eğimi boyunca fiilen kaldırmak ve taşımak için gereken güçtür. Konveyörün kapasitesi, kaldırma yüksekliği ve uzunluğu ile doğrudan ilgilidir.
• Malzeme Sürtünme Gücü (P _F ): Malzeme hareket ettikçe vida raylarına ve oluğa sürtünerek sürtünme yaratır. Bu bileşen, malzemenin aşındırıcılığından ve iç sürtünme katsayısından etkilenir.
• Boş Konveyör Gücü (P _e ): Bu, rulmanlar, dişli kutuları ve diğer hareketli parçalardaki mekanik sürtünmenin üstesinden gelerek boşaltıcıyı boş olarak çalıştırmak için gereken güçtür.
• ek Yükler: eğimli çalışma, bom üzerindeki rüzgar direnci gibi çevresel faktörler ve orsa ve döndürme hareketleri gibi yardımcı sistemler için gereken güç de toplam talebe katkıda bulunur.

Güç Gereksinimlerini Etkileyen Temel Faktörler

Gücün doğru bir şekilde tahmin edilmesi çok değişkenli bir sorundur. Herhangi bir hesaplamaya başlamadan önce, işlenecek malzeme ve boşaltıcının operasyonel parametreleri hakkında spesifik verilerin toplanması önemlidir. Bu veriler güvenilir bir temel oluşturur toplu boşaltıcı için güç tahmini .

• Malzeme Yığın Yoğunluğu (γ): Malzemenin birim hacmi başına ağırlığı (ör. kg/m³). Demir cevheri gibi daha ağır malzemeler, tahıl gibi daha hafif malzemelerden çok daha fazla güç gerektirir.
• Boşaltma Kapasitesi (Q): İstenilen kütle akış hızı (örneğin, saat başına ton). Bu, güç gereksiniminin birincil nedenidir.
• Konveyör Uzunluğu (L) ve Eğimi (H): Malzemenin taşınması gereken toplam yatay mesafe ve dikey kaldırma yüksekliği. Daha uzun ve daha dik konveyörler daha fazla güç gerektirir.
• Malzeme Sürtünme Faktörü (f): Malzemenin akış özelliklerini ve konveyör yüzeyleriyle etkileşimini temsil eden boyutsuz bir değer. Yapışkan veya aşındırıcı malzemeler için daha yüksektir.
• Doldurma Katsayısı (φ): Malzemeyle dolu kesit alanının mevcut toplam alana oranı. Tipik olarak bu, aşırı yüklenmeyi önlemek amacıyla vidalı konveyörler için %15 ila %45 arasındadır.

Malzeme Özellik Karşılaştırma Tablosu

Dökme malzemenin özellikleri belki de en önemli değişkendir. Aşağıdaki tabloda, üretim için önemli girdiler olan ortak malzemeler için tipik değerler verilmektedir. vidalı konveyör güç hesabı .

Adım Adım Güç Hesaplama Metodolojisi

Nihai tasarımlar için sıklıkla ayrıntılı yazılım kullanılsa da, manuel tahmin paha biçilmez bilgiler sağlar. CEMA (Konveyör Ekipmanı Üreticileri Birliği) standartlarını temel alan aşağıdaki metodoloji, temel bir yatay vidalı konveyöre yönelik prosesin ana hatlarını çizmektedir. Bu herhangi bir şeyin çekirdeğini oluşturur boşaltıcı motor boyutlandırma kılavuzu .

Adım 1: Malzeme Taşıma Gücünü Hesaplayın (P _H )

Bu, malzemenin kütlesini gerekli mesafeye taşımak için gereken güçtür. Formül:

P _H (kW) = (C * L * g) / 3600

Burada: C = Kapasite (kg/saat), L = Konveyör Uzunluğu (m), g = Yerçekimi (9,81 m/s²). Eğimli konveyörler için 'L', toplam taşıma mesafesi ile değiştirilir, bu da güç talebini önemli ölçüde artırır.

• Örnek: 30 metrenin üzerinde 500 t/saat (500.000 kg/saat) kapasite için: P _H = (500.000 * 30 * 9,81) / 3600 = ~40,9 kW.
• dikkate alınması gerekenler: Bu bileşen kapasite ve kaldırma yüksekliğindeki değişikliklere karşı en hassas olanıdır.

Adım 2: Malzeme Sürtünme Gücünü (P) Hesaplayın _F )

Bu, malzeme ile vida/oluk arasındaki sürtünmeyi açıklar. Formül:

P _F (kW) = (C * L * f) / 3670

Burada: f, malzeme sürtünme faktörüdür (örneğin, çimento için 1,5, klinker için 4,0).

• Örnek (Devam ediyor): 30 metrenin üzerindeki çimento (f=1,5) için: P _F = (500.000 * 30 * 1,5) / 3670 = ~6,1 kW.
• dikkate alınması gerekenler: Yüksek 'f' faktörüne sahip aşındırıcı malzemeler bu değeri büyük ölçüde artıracaktır.

3. Adım: Verimliliği Hesaplayın ve Kurulu Gücü Belirleyin

Hesaplanan güç değerleri teoriktir ve mekanik kayıpları hesaba katmaz. Motor şaftında gereken toplam güç, tüm güç bileşenlerinin toplamının genel tahrik verimliliğine (η) bölünmesiyle bulunur.

P _Toplam = (P _H P _F P _E ) / η

• Verimlilik (η): Dişli kutusu ve rulmanlar içeren bir sistem için η tipik olarak 0,85 ile 0,95 arasındadır.
• Boş Konveyör Gücü (P _e ): Bu, üretici verilerinden veya ilk tahminler için malzeme gücünün küçük bir yüzdesi (örneğin %5-10) olarak tahmin edilebilir.
• Son Boyutlandırma: P'ye genellikle %10-15'lik bir güvenlik faktörü eklenir. _Toplam Nihai kurulu motor gücüne ulaşarak başlangıç yüklerini ve küçük aşırı yükleri kaldırabilmesini sağlar.

Gerçek Dünya Uygulamalarına İlişkin İleri Düzey Hususlar

Temel hesaplama bir temel sağlar, ancak gerçek dünyada vidalı boşaltıcı özellikleri daha karmaşık dinamiklerin hesaba katılmasını gerektirir. Hangzhou Aotuo Mechanical and Electrical Co., Ltd. gibi kapsamlı mühendislik deneyimine sahip şirketler, bu faktörleri 3000 ton/saat'e kadar taşıma kapasitesine sahip ekipman tasarımlarına entegre ediyor.

• Değişken Frekanslı Sürücüler (VFD'ler): Bir VFD'nin kullanılması, motorun farklı hızlarda çalışmasına olanak tanır ve "yumuşak bir başlangıç" sağlayarak başlatma sırasında çalışma gücünden daha yüksek olabilecek tepe akımını ve mekanik gerilimi azaltır.
• Standart Dışı Koşullar: Aşırı soğukta yapılan işlemler malzeme özelliklerini ve yağlayıcının viskozitesini etkileyebilir, yüksek nem ise belirli malzemelerin yapışmasını artırarak güç talebini etkileyebilir.
• Çoklu Tahrik Üniteleri: Çok uzun vidalı boşaltıcılar için, vida milinin aşırı burulmasını önlemek amacıyla güç, uzunluk boyunca aralıklarla yerleştirilen birden fazla motorla sağlanabilir.
• Sistem Entegrasyon Gücü: Toplam toplu boşaltıcı için güç tahmini bomun orsalanması (kaldırılması/indirilmesi), boşaltıcının döndürülmesi (döndürülmesi) ve toz toplama sistemleri için gereken enerjiyi de içermelidir.

SSS

Vidalı gemi boşaltıcısı için motorun boyutlandırılmasında en yaygın hata nedir?

En yaygın ve maliyetli hata, malzeme sürtünme faktörünün ('f' değeri) ve genel sistem verimsizliğinin hafife alınmasıdır. Mühendisler genellikle temel kaldırma gücüne (P) odaklanırlar. _H ) ancak klinker veya ıslak kömür gibi aşındırıcı veya yapışkan malzemeleri oluk boyunca itmek için gereken ek enerjiyi yeterince hesaba katmamak. Bu dikkatsizlik, aşırı iyimser sürücü verimliliği kullanımıyla birleştiğinde, sürekli olarak aşırı yüklenecek, hata yapacak ve ömrü kısalacak olan küçük boyutlu bir motorun seçilmesine yol açmaktadır. Sağlam boşaltıcı motor boyutlandırma kılavuzu her zaman muhafazakar, malzemeye özgü sürtünme faktörlerini vurgular.

Malzeme seçimi, yoğunluğun ötesinde güç hesaplamasını nasıl etkiler?

Yoğunluk Malzeme Taşıma Gücünü (P) doğrudan etkilerken _H ), malzemenin fiziksel özellikleri Malzeme Sürtünme Gücünü (P) derinden etkiler. _F ). Demir cevheri veya klinker gibi aşındırıcı bir malzeme, P değerini çarpabilen çok yüksek bir sürtünme faktörüne ('f') sahiptir. _F tahıl gibi serbest akışlı bir malzemeden birkaç kat daha fazla bileşen. Ayrıca, topaklanma veya yapışma eğilimi olan malzemeler, tıkanmaları önlemek için daha düşük bir doldurma katsayısına (φ) ihtiyaç duyar; bu, aynı kapasiteyi elde etmek için daha büyük çaplı bir vidanın farklı bir hızda çalışmasını gerektirebilir ve dolaylı olarak güç dengesini etkileyebilir. Bu nedenle kapsamlı bir vidalı konveyör güç hesabı ayrıntılı malzeme özellikleri olmadan imkansızdır.

Vidalı boşaltıcı için büyük boyutlu veya küçük boyutlu bir motora sahip olmak daha mı iyi?

Her ikisinin de dezavantajları olsa da, küçük boyutlu bir motor tartışmasız en kötü seçenektir. Küçük boyutlu bir motor gerekli kapasiteyi sağlayamaz, yük altında durur, aşırı ısınır ve sürekli bakım gerektirerek aşırı arıza süresine ve işletme maliyetlerine yol açar. Büyük boyutlu bir motor, daha yüksek bir başlangıç ​​sermayesi harcaması gerektirmesine ve potansiyel olarak güç eğrisi üzerinde daha az verimli bir noktada çalışmasına rağmen, görevi güvenilir bir şekilde yerine getirecektir. Modern Değişken Frekanslı Sürücüler (VFD'ler) ile büyük boyutlu bir motorun operasyonel verimsizliği azaltılabilir. Bu nedenle, şüpheye düştüğünüzde, bir güvenlik faktörü uygulamak ve güvenilirliği sağlamak için biraz daha büyük bir motora yönelmek standart bir endüstri uygulamasıdır; bu da temel bir prensiptir. vidalı boşaltıcı özellikleri .

Bir gemi boşaltıcı uygulaması için standart bir vidalı konveyör hesaplamasını kullanabilir miyim?

Bunu bir başlangıç ​​noktası olarak kullanabilirsiniz, ancak bir gemi boşaltıcısı, standart bir hesaplamanın yakalayamayacağı benzersiz karmaşıklıklar ortaya çıkarır. Bom hareket ettirildiğinde ve geminin konumu değiştikçe dahili vidalı konveyörün uzunluğunun ve eğiminin değişebildiği operasyonun dinamik doğası, güç talebinin sabit olmadığı anlamına geliyor. Ek olarak, zorlu, 7/24 bağlantı noktası ortamında yüksek güvenilirliğe duyulan ihtiyaç, daha büyük güvenlik faktörlerini haklı çıkarmaktadır. Özel mühendislik yazılımı kullanılması veya kanıtlanmış bir performans geçmişine sahip deneyimli üreticilere danışılması önemle tavsiye edilir. toplu boşaltıcı için güç tahmini bu değişken ve zorlu koşullar altında çalışması gereken sistemler.
